Osiloskop Nedir?

Elektronik dünyasında bazı cihazlar vardır ki, yanına yaklaşınca bir anda ortamın “elektrik kokusu” değişir. İşte onlardan biri osiloskop…
Hani bir arkadaşınız olur, her şeyi gözüyle görmek ister ya, işte osiloskop da voltajların, akımların ve sinyallerin “göz”üdür.

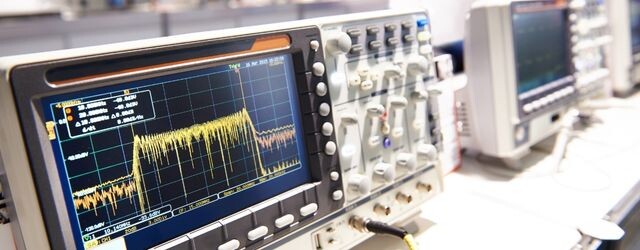

Bu cihaz, elektrik sinyallerini ekranda dalgalı çizgiler olarak gösterir. Yani elektrikle ilgili bir televizyon programı yapsak, kameraman olarak osiloskopu alırız.

Voltmetre ile Osiloskop Arasındaki Fark

Birçok kişi voltmetre ile osiloskopu aynı şey sanır.

• Voltmetre: “Bu devrede 5 volt var.” der.

• Osiloskop: “Tamam da bu 5 volt nereden geldi, nasıl geldi, arada kimle konuştu, neden bazen 6 oldu bazen 4’e düştü, frekansı neydi, dalga şekli nasıldı?” diye tüm hikâyeyi anlatır.

Voltmetre sana fotoğraf verir, osiloskop ise video.

Teknik Tarafı (Ciddi Kısım)

Osiloskop, zaman eksenine karşılık gelen yatay çizgi üzerinde voltajın değişimini gösterir.

• Yatay eksen (X) → Zamanı temsil eder.

• Dikey eksen (Y) → Voltajı gösterir.
  Sinyalin şekli, frekansı, periyodu, genliği, tepe noktaları, bozulmaları, gürültüleri… Hepsi ekranda görünür.

Bir sinyalin nasıl davrandığını görmek, arızaları anlamak ve devreyi optimize etmek için osiloskop kullanılır.
Elektronik tamirciler, mühendisler, teknisyenler hatta bazı meraklı amatörler için vazgeçilmezdir.

Çeşitleri

Osiloskoplar iki ana gruba ayrılır:

1. Analog Osiloskoplar

   • Eski ama nostaljik.

   • Ekrandaki çizgiyi CRT tüpü ile oluşturur.

   • Sinyali anında gösterir, gecikme yoktur.

   • Ama hafıza yok, kaydetme yok… “O an gördün gördün” mantığı.

2. Dijital Osiloskoplar

   • Günümüzün standart seçeneği.

   • Sinyali dijitalleştirir, hafızaya alır, istediğin gibi yakınlaştırır, ölçüm yaparsın.

   • USB ile bilgisayara bağlanır, rapor çıkarır.

   • “Screenshot” alabilen teknoloji harikası.

Ne İşe Yarar?

Osiloskop, “Sinyali görmek istiyorum” diyen herkes için işe yarar:

• Devre Arızası Bulmak → Sinyal beklediğin gibi mi, yoksa bozulmuş mu?

• Dalga Şekli İncelemek → Kare dalga, sinüs dalga, üçgen dalga… Hangisi var?

• Frekans Ölçmek → 50 Hz mi, 1 MHz mi, yoksa gürültü mü?

• Elektronik Tasarım → Yaptığın devre doğru çalışıyor mu?

Özetle: Elektroniğin CSI laboratuvar cihazı… Sinyali sorguya çekip her şeyini ortaya çıkarır.

Osiloskop Kullanmak Kolay mı?

İlk bakışta karmaşık görünebilir. Üzerinde onlarca düğme, ayar ve menü vardır. Ama temel mantık şudur:

1. Probu sinyal noktasına bağla.

2. Voltaj ve zaman ölçeklerini ayarla.

3. Dalga şekline bak, anlamaya çalış.

Başta biraz “kara büyü” gibi görünse de, alışınca “ya ben bu olmadan nasıl çalışıyormuşum” dersin.

Alaylı Gözle Osiloskop

Osiloskopu bir insan gibi düşünürsek, tam bir dedikoducu.
Devrede olup biten her şeyi görür ve sana söyler:

• “Bak bu kablodan geçen sinyal biraz titrek, galiba yorgun.”

• “Şurada bir pik var, kesin biri voltaj vermiş.”

• “Ooo burada sinüs dalgası yerine kare dalga var, demek ki inverter çalışıyor.”

Bazı elektronikçiler, osiloskop olmadan çalışmaz. Onlar için bu cihaz bir “kristal küre” gibidir; geleceği değil ama sinyalin geçmişini ve şimdisini net gösterir.

Osiloskop Seçerken Nelere Dikkat Etmeli?

• Bant Genişliği → Ölçmek istediğin frekanstan en az 5 kat yüksek olmalı.

• Örnekleme Hızı → Daha hızlı örnekleme, daha net görüntü.

• Kanal Sayısı → 2 kanal çoğu iş için yeter, ama 4 kanal “lüks”tir.

• Hafıza Derinliği → Uzun kayıt yapabilmek için önemli.

• Taşınabilirlik → Masaüstü dev makineler de var, cep boyutunda taşınabilirler de.

Osiloskop Olmasa Ne Olurdu?

Olmazdı. Çünkü sinyali sadece sayılarla görmek, resme bakmadan bir filmi anlamaya çalışmak gibi olur.
Bir devrede “neden çalışmıyor bu?” sorusunun cevabı, çoğu zaman osiloskop ekranındaki dalga şekillerinde saklıdır.
